Витая пара: принцип работы, типы, категории и другие характеристики

Функция кабеля заключается в передаче электромагнитной энергии или сигналов между объектами. Количество видов кабеля, предлагаемое производителями, составляет не одну сотню. Без этих изделий невозможно организовать электроснабжение, телефонную связь, работу радио, телевидения, предприятий, внедрение информационных технологий.

Витая пара: принцип работы, типы, категории и другие характеристики

Что такое кабель витая пара?

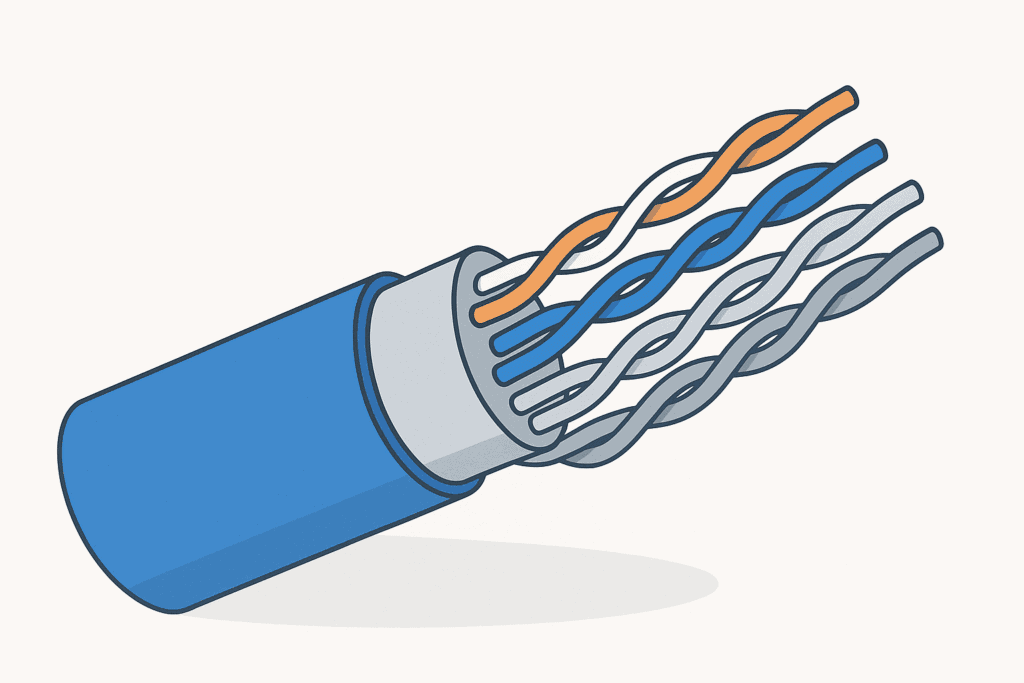

Витая пара (twisted pair) – вид кабеля, представляющий собой изолированные проводники, скрученные между собой. Количество витков на единицу длины незначительное, кабель покрыт защитной оболочкой. Параллельное расположение изолированных свитых проводов снижает перекрестные помехи, а также возникающую между ними электромагнитную индукцию. Кабель витая пара эффективен при передаче симметричных дифференциальных сигналов, обеспечивает точность в системах с широкой полосой пропускания.

Конструктивно кабель витая пара – это 4 или 8 изолированных медных проводов, находящихся внутри общей оболочки из ПВХ. Провода разного цвета. Пары жил различаются количеством и шагом витков, эти показатели зависят от уровня помех между парами. Такое строение у простых кабелей, некоторые модели устроены сложнее.

Витая пара нашла применение для передачи сигналов в кабельных системах. Дальность передачи, скорость, пропускная способность ограниченные, используют в телефонных линиях, Интернет, для подключения оргтехники.

Отличие от оптического волокна

Кроме витой пары в сетях для передачи информации используют оптическое волокно – нити из прозрачного материала. Кабель состоит из сердцевины и оболочки с  разным коэффициентом преломления. Производство оптоволокна – сложный процесс, требующий специального сложного оборудования. Отличие оптического волокна от витой пары – способ передачи сигнала. В первом случае это осуществляет световой луч, во втором – электрический импульс.

Преимущества оптического волокна:

  • высокую скорость передачи сигнала;
  • помехозащищенность;
  • работа в широком диапазоне температур;
  • небольшую массу;
  • долговечность, гарантия составляет 25 лет.

Недостатки:

Несмотря на эти достоинства оптическое волокно не заменило витую пару по причине высокой цены, хрупкости, сложности во время проведения массажа и ремонтов.

Витая пара остается востребованной благодаря эффективности, низкому расходу электроэнергии, отсутствию негативного воздействия на окружающую среду.

Типы витой пары

Разные сферы применения кабелей обусловили разработку разных типов. Для изготовления оболочки используют поливинилхлорид, полиэтилен и материал LSZH, предназначенный для прокладки в местах, где наблюдается большое количество людей, так как оболочка не содержит галогенов, практически не выделяет дыма.

В зависимости от вида экранирования выделяют типы:

  • U/UTP;
  • F/UTP;
  • SF/UTP;
  • S/FTP;
  • F/FTP;
  • U/FTP.

Чтобы понять маркировку, необходимо знать значение символов:

  • U – нет общего экранирования;
  • UTP – витая пара неэкранированная;
  • F – общее экранирование из фольги;
  • S – общее экранирование из оплётки;
  • FTP – витая пара защищена фольгой.

Кабель экранированный используют для проведение сетей между сооружениями, он устраняет индуктивную и емкостную связь. Неэкранированные витые пары нашли применение при создании офисных и внутренних соединений.

Категории витой пары

Категория изделий указывает на скорость передачи данных и частоту сигнала:

КатегорияЧастота, описание, скорость передачи данных
10,1 МГц – стандартная телефонная проводка (POTS) или для ISDN;
20,1 МГц – сети Token Ring 4 Мбит/сек;
316 МГц – на сегодняшний день заменен кабелем Cat.5;
420 МГц – сети Token Ring 16 Мбит/сек;
5100 МГц – сети 100Base-T и 1000Base-T, устаревшая продукция, не используемая для новых установок;
5e125 МГц;
6250 МГц – обеспечивает высокую производительность;
6a500 МГц – поддерживает максимальную пропускную способность, высокую скорость передачи;
7600 МГц – международный стандарт ISO 11801;
7a1000 МГЦ – ISO 11801, общий экран, экраны вокруг каждой пары;
8.11600 — 2000 МГц – экранирование U/FTP или F/UTP, скорость 25 Гбит/с и 40 Гбит/сек;
8.21600 — 2000 МГц, экранирование F/FTP или S/FTP, скорость 25 Гбит/с и 40 Гбит/сек.

Основная информация об изделии содержится в маркировке, её необходимо учитывать при выборе кабеля с учётом условий прокладки.

Маркировка содержит следующие данные:

  • изготовитель;
  • тип экранирования;
  • количество пар;
  • категория;
  • вид кабеля – одножильный или многожильный;
  • тип оболочки;
  • цвет.

Могут быть приведены другие сведения – калибр в стандарте AWG, материал проводника, пригодность для использования вне помещения.

Выбор изделия

При выборе продукции необходимо учитывать материал, используемый для изготовления жил.

  • Алюминий – дешёвый металл, окисляется при контакте с кислородом, ломается на изгибах, хуже проводит электричество, чем медь. Слой меди, нанесённый на поверхность алюминия, защищает от окисления, не влияет на остальные характеристики.
  • Самая надежная продукция изготовлена из меди. Для медной витой пары характерны хорошая электропроводность, стойкость к окислению, прочность, пластичность. Необходимо учитывать толщину медной жилы. Чем больше диаметр, тем выше скорость передачи. Толстая мягкая оболочка надёжно защищает сигнал от потерь, легко сворачивается, не ломается, прочно держится в зажимах.

Специалисты компании БитРейд помогут выбрать витую пару с учётом особенностей применения и проведут монтаж СКС в Санкт-Петербурге. Непрофессионалу сложно оценить все характеристики, выбрать диаметр, категорию, материал, количество пар. На выбор типа влияет нахождение поблизости бытовой техники, например микроволновки. Если интернет проходит через улицу, необходимы экранизация, специальные коннекторы. Чтобы техника работала надёжно, обратитесь за помощью к профессионалам, цена наших услуг доступна всем.
